Implantation d'un îlot robotisé de production — Soudage MIG automatisé

Projets Semestre 2 SAÉ 2.2
SAÉ 2.2
UE 2.2
Réalisée
Binôme
BABA & SANCHEZ

Implantation d'un îlot robotisé de production

Pré-étude de la robotisation d'une opération de soudage MIG actuellement manuelle. Mission : prouver la viabilité technique et économique de la solution pour valider une cadence de 1 500 pièces/mois, via simulation Robot Studio ABB et dossier de présentation à la hiérarchie.

Robot Studio ABB Soudage MIG CAO SolidWorks Implantation MIP Préhenseur CMG20 Colonne lumineuse Sécurité industrielle Calcul débit
Cadence1 500 pcs/mois
Robot soudageABB IRB 1300-90
Robot déchargeABB IRB 1300-140
TorcheBinzel A300 L443
PréhenseurCMG20 ×4
Vitesse soudage6,17 mm/s
01 Sujet 02 Pré-étude 03 CAO 04 Robot Studio 05 Trajectoires 🔷 Station 3D 06 Sécurité Bilan
01

Sujet 4A — Assemblage à robotiser

Structure métallique en acier · 10 barres · 1 160,36 mm de longueur

L'assemblage Sujet 4A est une structure métallique en acier qui pèse 4,06 kg au total, entièrement construite à partir de barres. Notre structure fait 1 160,36 mm de longueur, 325 mm de hauteur et 25 mm d'épaisseur.

Détail des barres (10 au total)
QtéLongueur
1 barre510,4 mm
2 barres459,6 mm
1 barre365,4 mm
2 barres282,8 mm
2 barres237,1 mm
2 barres187,1 mm
Contexte industriel

Soudage actuellement manuel. Objectif : robotiser l'opération, prouver la viabilité technique et économique pour convaincre la hiérarchie de débloquer les financements. Contrainte : utiliser uniquement la gamme ABB.

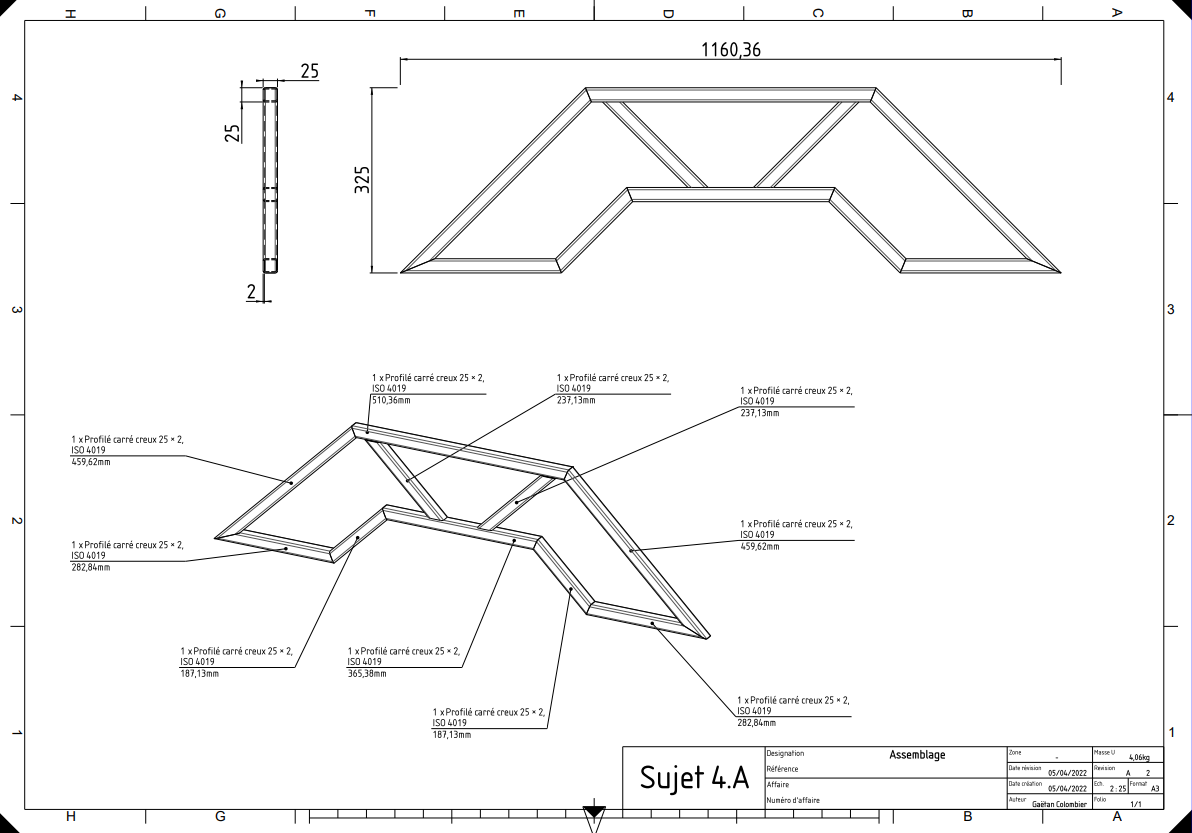

Sujet 4A
Assemblage Sujet 4A — Structure métallique à souder

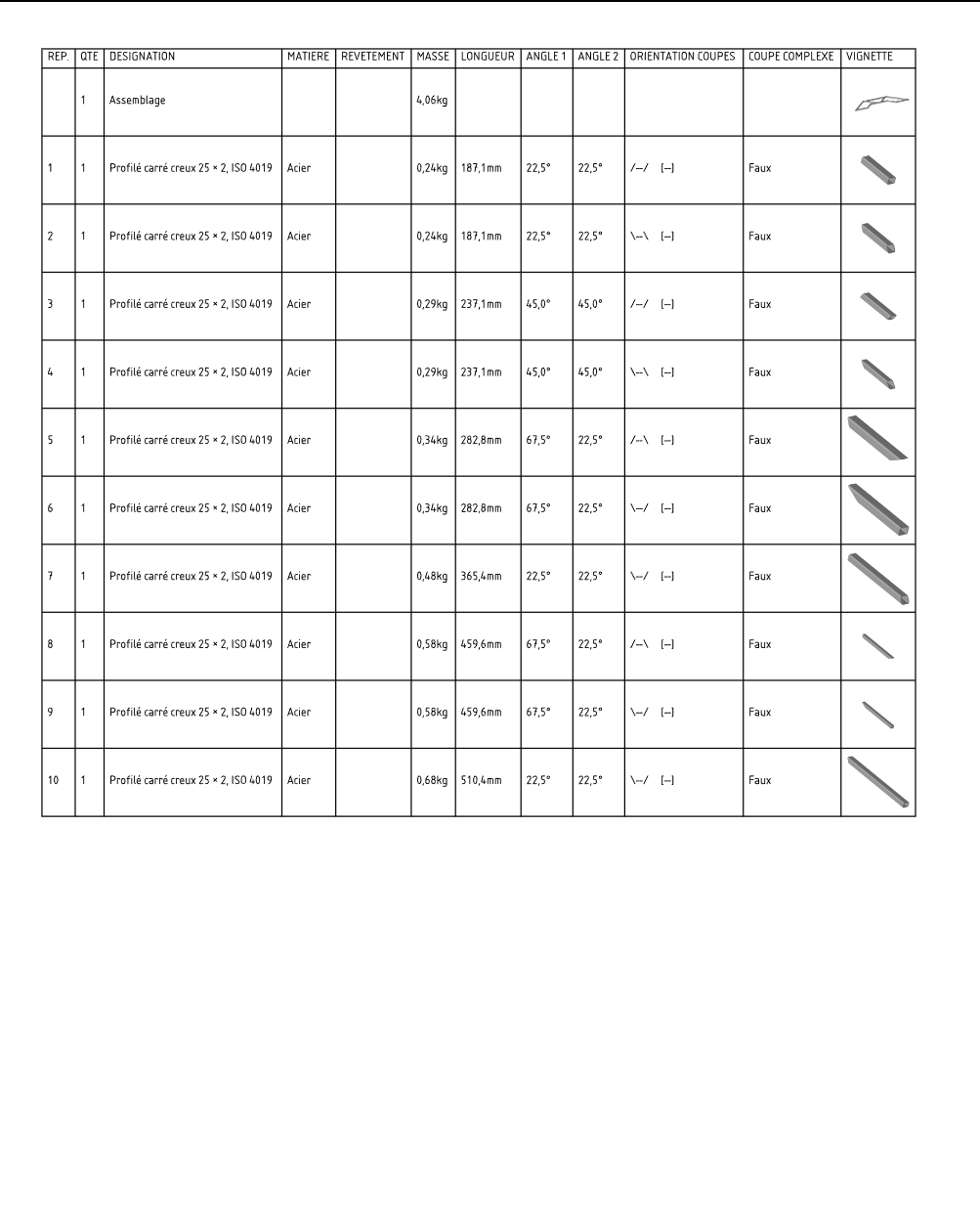

Nomenclature
Nomenclature et données d'entrée
Présentation SAÉ 2.2
Présentation_SAE_2_2.pdf
Télécharger Ouvrir
02

Pré-étude & choix d'implantation

MIP · Torche · Robot · Préhenseur · Calcul débit & vitesse

Torche de soudage
Binzel A300 L443

Angle 0° · matériau acier · prix minimum · 1 seule torche suffisante. Vitesse de soudage : 2,7 m en 1 min → 6,17 mm/s

Robot de soudage
ABB IRB 1300-90

Reach 0,9 m — couvre entièrement la zone de travail (1 160 mm). Charge 11 kg > pièce (4,06 kg). Famille commune avec le robot de décharge.

Robot de décharge
ABB IRB 1300-140

Reach 1,40 m · Payload 12 kg. Même famille technologique. Préhenseur magnétique CMG20 Ø20 mm × 4 unités — capacité 4,06 kg ✓

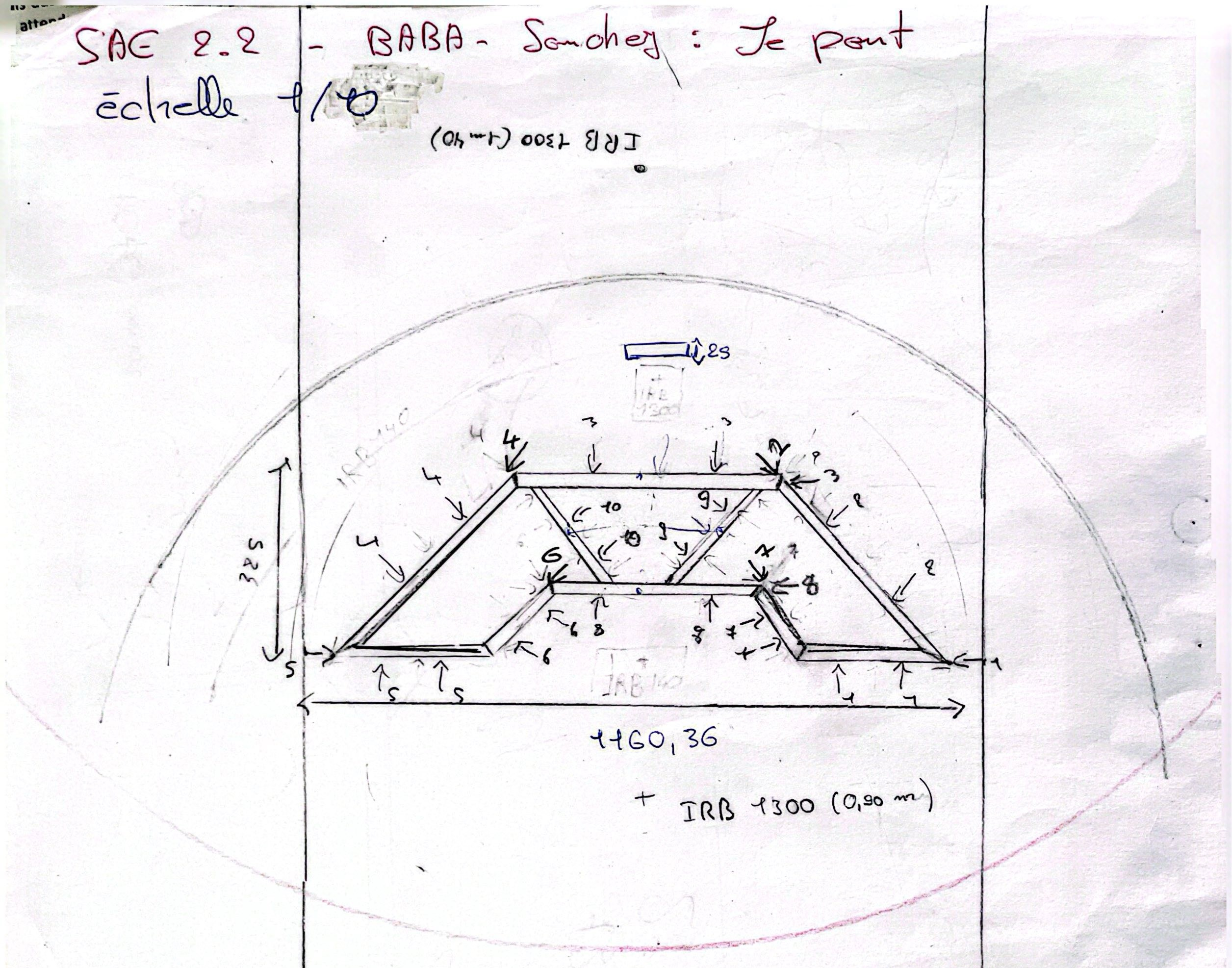

Implantation MIP
Schéma d'implantation 2D avec symboles MIP

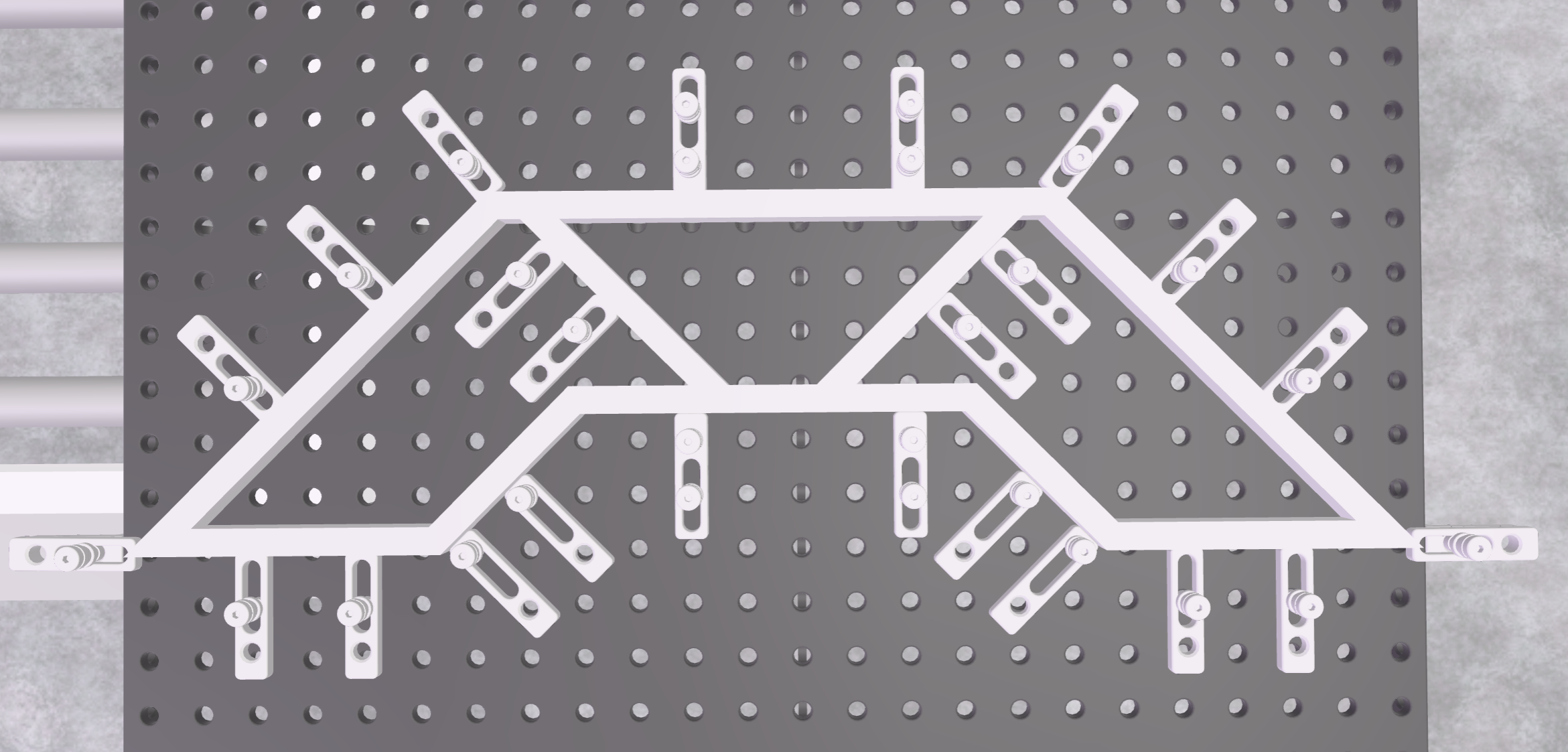

MIP V2
Table de mise en position MIP V2
Choix du préhenseur — CMG20 magnétique

Le préhenseur magnétique CMG20 (Ø20 mm) est adapté à nos barres carrées de 25 mm de côté. Jusqu'à 22 N de maintien, soit 2,2 kg par unité → 4 unités = 8,8 kg de capacité. Les 4 petits préhenseurs pèsent 360 g, bien en dessous des 11 kg de charge max du robot IRB 1300-140.

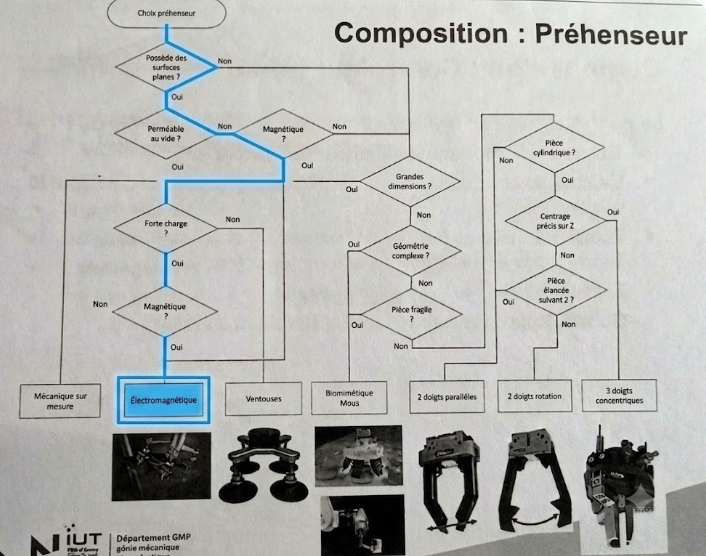

Arbre des choix préhenseur
Arbre des choix de préhenseur
03

CAO — Bague d'adaptation & Préhenseur

SolidWorks · Bague torche sur-mesure · Préhenseur CMG20

Pour fixer la torche Binzel A300 L443 sur le bras articulé de l'IRB 1300-90, nous avons entièrement conçu et modélisé une bague d'adaptation sur SolidWorks, adaptant ses formes et dimensions aux caractéristiques géométriques du robot et de la torche.

Le préhenseur CMG20 a également été modélisé pour être implanté dans Robot Studio, avec son système attaché/détaché piloté par la logique de station.

Plan préhenseur CMG20
plan_prehenseur_SAE22.pdf
Télécharger Ouvrir

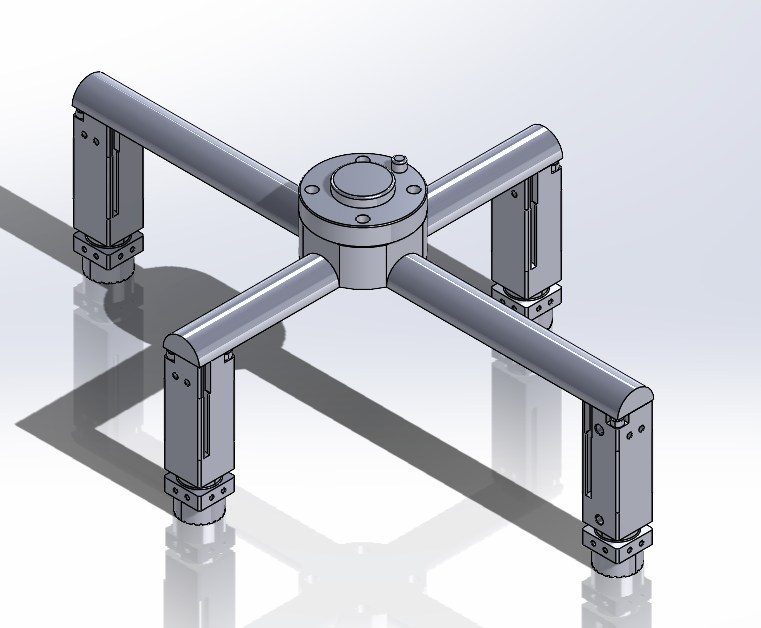

CAO préhenseur
CAO SolidWorks — Préhenseur CMG20 × 4
Bague adaptation
Bague d'adaptation torche — conçue sur-mesure
Données techniques CMG20
DiamètreØ 20 mm
Force maintien (1 aimant)22 N
Masse (×4)360 g
Pression alim.3,5 – 6 bar
Temp. fonctionnement-5 à 70°C
Capacité totale (×4)4,06 kg ✓
04

Environnement Robot Studio

Implantation · Logique de station · Colonne lumineuse

L'environnement a été construit dans Robot Studio en utilisant les modèles 3D de la librairie, complétés par des modèles 3D externes (extincteur, bouton, poste à souder) pour une station plus réaliste.

Colonne lumineuse (SC StackLight)
Rouge — Soudage en cours
Orange — Déplacement robot soudage
Vert — Déplacement robot de décharge
Bleu — Déplacement robot de décharge
Logique de station

Le Robot 2 effectue sa tâche à la suite du Robot 1. La logique SR Latch pilote le système Attacher/Détacher pour que le préhenseur s'accroche à la pièce, puis la dépose en lançant le déplacement via LinearMover2.

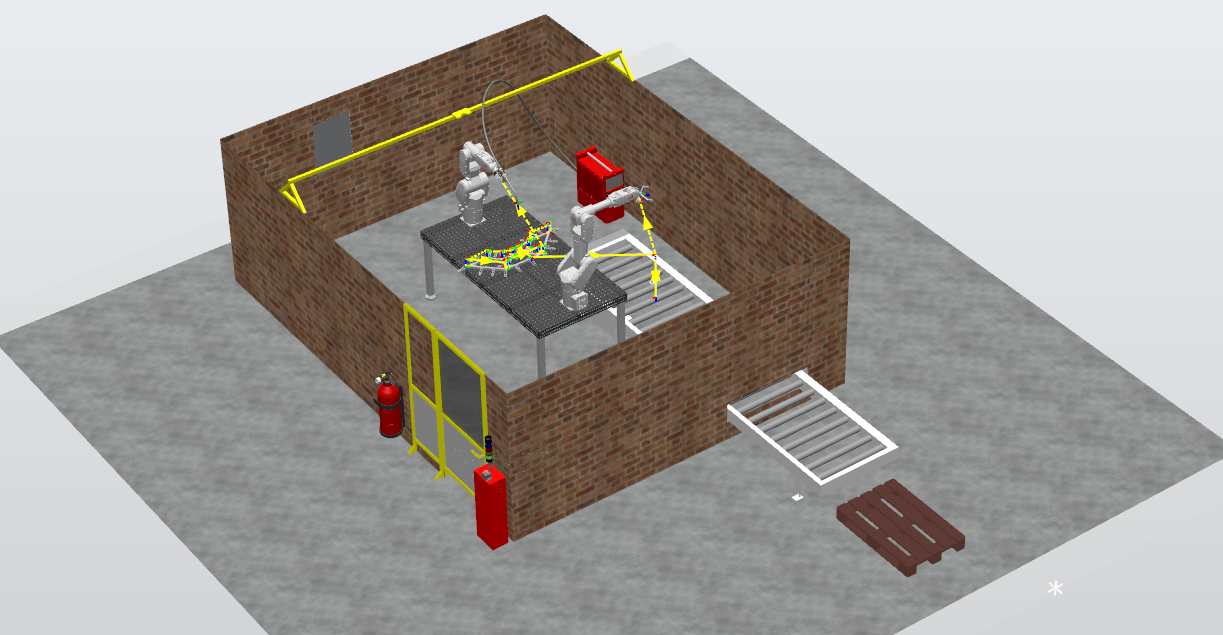

Robot Studio V1
Environnement Robot Studio — version finale

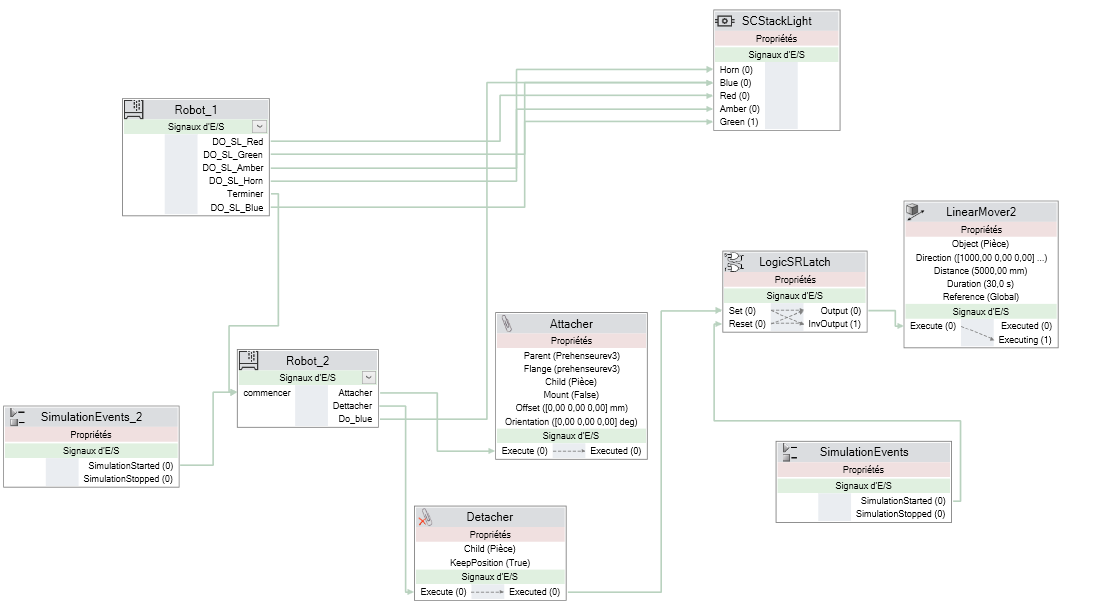

Logique de station
Logique de station — Attacher/Détacher + colonne
05

Trajectoires & simulation

Points d'approche · Points process · Temps de cycle · Vidéo

Les trajectoires ont été réalisées pour le robot de soudage (IRB 1300-90), avec des erreurs d'orientation d'axes rencontrées et corrigées en configurant certains axes et points de passage en mouvJ. Le cycle complet a été simulé et validé sans collision.

Points de process (début/fin soudage)
Points d'approche (distance 200 mm)
Trajectoire soudage robot 1 (rouge → orange)
Trajectoire déchargement robot 2 (vert → bleu)
Calcul temps de cycle depuis Robot Studio ✓

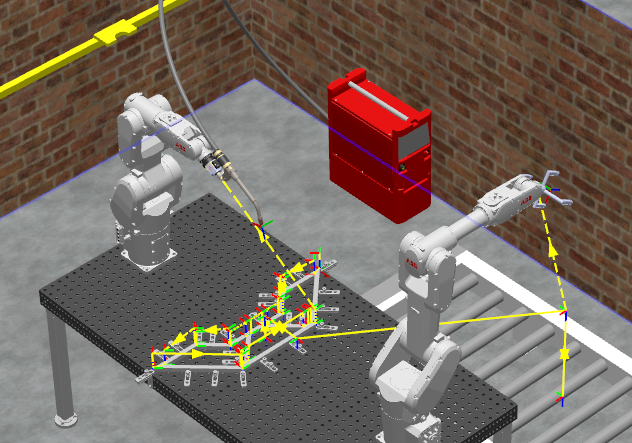

Trajectoire soudage
Trajectoires soudage + déchargement
06

Sécurité industrielle

Analyse des risques · Barrières · Passage convoyeur

Nous avons identifié tous les endroits où il pourrait y avoir un risque pour un opérateur ou pour notre installation, notamment :

  • Passage convoyeur sécurisé
  • Porte d'accès avec verrouillage
  • Distances murs respectées (barrières)
  • Fiche de sécurité rédigée selon les règles du cours d'automatisme
Synthèse des données de sécurité

La station a été adaptée en suivant les règles données dans le cours d'automatisme. Les protections physiques (barrières, porte) et la signalisation (colonne lumineuse) ont été intégrées dans la simulation Robot Studio.

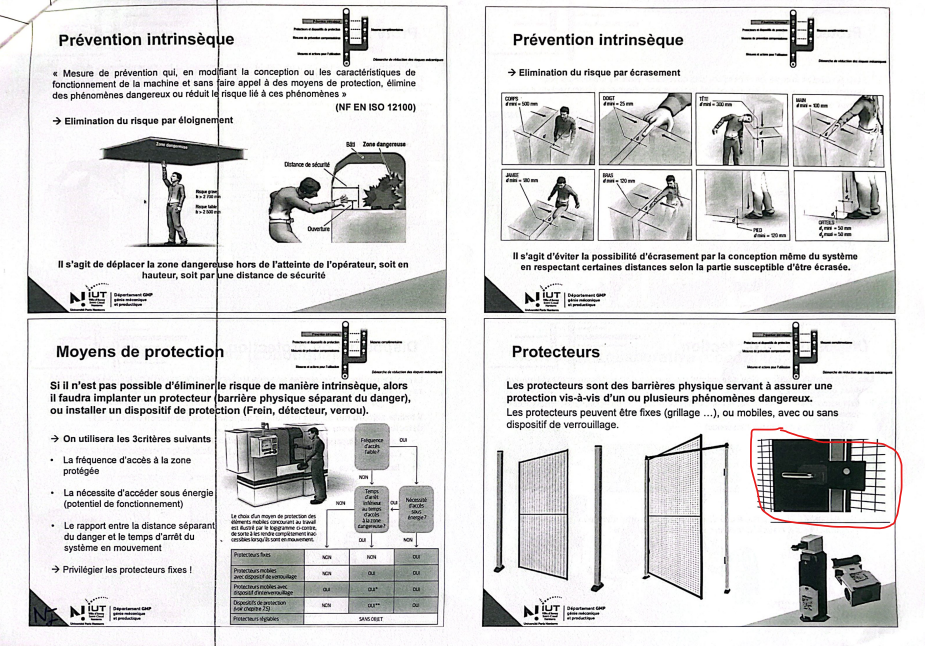

Sécurité
Vue de détail — barrières et passages sécurisés
Synthèse données de sécurité
securite_SAE22.pdf
Ouvrir

Journal de bord

Séances d'autonomie

Autonomie 1 TD 4h
  • Distribution du sujet et synthèse de la problématique
  • Réalisation des choix d'implantation et pré-étude
  • Schéma MIP 2D et croquis bague d'adaptation
Autonomie 2 2h
  • Création de l'outil de soudage depuis la CAO fournie
  • Début assemblage SolidWorks + implantation Robot Studio
Autonomie 3 4h
  • Poursuite implantation Robot Studio
  • Validation des accessibilités en manuel
  • Création premières trajectoires
Autonomie 4 4h
  • Finalisation trajectoires + interactions voyants
  • Logique de station attaché/détaché + LinearMover
  • CAO préhenseur système de prehension
+

Annexe — Tous les documents

Téléchargement de l'ensemble des livrables

Présentation SAÉ 2.2
Présentation_SAE_2_2.pdf
Ouvrir
Plan préhenseur CMG20
plan_prehenseur_SAE22.pdf
Ouvrir
Synthèse sécurité industrielle
securite_SAE22.pdf
Ouvrir

Ce que j'ai appris

Cette SAÉ a été très intéressante. Contrairement aux TD/TP encadrés, nous étions livrés à nous-mêmes pour trouver des moyens de résoudre nos problèmes. Les diverses modélisations 3D ont été réalisées avec un vrai but derrière, ce qui renforce le sentiment de création. Le challenge de trouver le bon robot, la bonne torche et le bon préhenseur parmi des dizaines d'options disponibles m'a appris à justifier méthodiquement chaque choix technique. C'est une partie intégrante de la formation en bureau d'études.
